應用范圍
中性點的運行方式不同，其技術特性和工作條件也不同，因而對運行的可靠性、設備絕緣及其保護措施的影響和要求也不一樣。

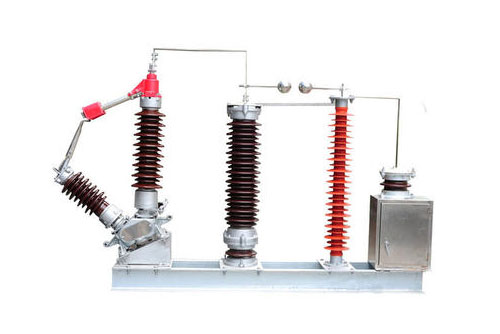

ZHK-ZNB型變壓器中性點間隙接地保護裝置專用于110KV、220KV、330KV電力變壓器中性點，以實現中性點接地或不接地兩種不同的運行方式而設計的，從而避免變壓器中性點因受雷電沖擊和故障引起電壓升高、對變壓器絕緣造成損害。此產品可以廣泛應用于電力、冶金、化工、煤炭行業。

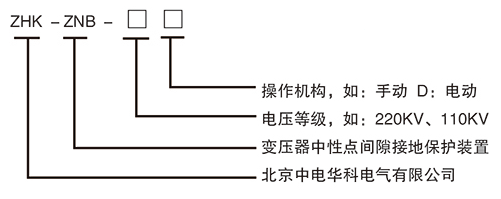

型號含義
使用環境條件
1.安裝地點:戶外。
2.產品結構:組合式柱上設備
3.周圍空氣溫度:
最高溫度:+559C
最低溫度:-40°C
最大日溫差: 25K
日照強度: 0.1W/cm2
4.海拔高度:2000m
5. 最大風速:35m/s
6.地震烈度: 8度
水平加速度:0.3g
垂直加速度:0.15g
7，污穢等級: 11級(2.8KV/cm)
8,覆冰厚度: 10mm
技術數據

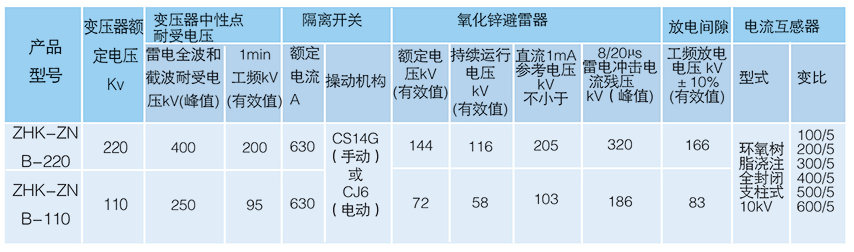

ZHK-ZNB型變壓器中性點間隙接地保護裝置如果單相姐弟隔離開關采用GW13系列的技術數據如下表：

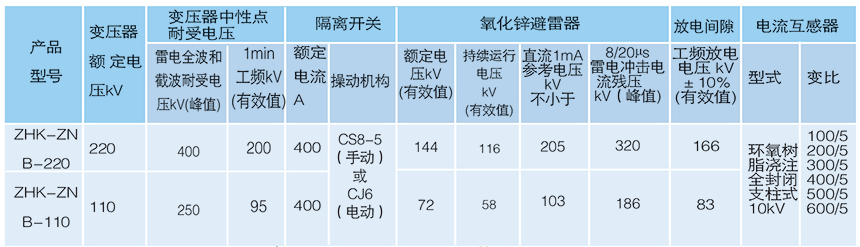

ZHK-ZNB型變壓器中性點間隙接地保護裝置如果單相姐弟隔離開關采用GW8系列的技術數據如下表：
外形與地基安裝圖
1.變壓器中性點電流互感器一般裝設在變壓器出線套管上，不包括在本裝置內。
2.訂貨時應告知變壓器額定電壓，電流互感器變比，隔離開關額定電流、操作機構形式，氧化鋅避雷器額
定電壓等參數。當未具體指定時，將按本手冊技術數據標準配置交貨。
3.電流互感器二次側設0.5/10P兩個次級。供測量保護使用。不用時應將其短路。
4.連接到變壓器中性點的導線截面和型式由用戶決定。
外形及安裝尺寸

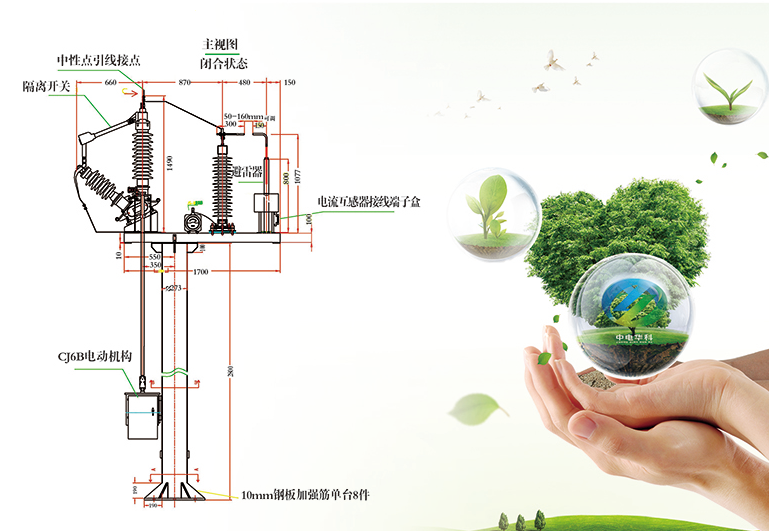

110KV的中性點接地保護裝置外形尺寸(電動機構)

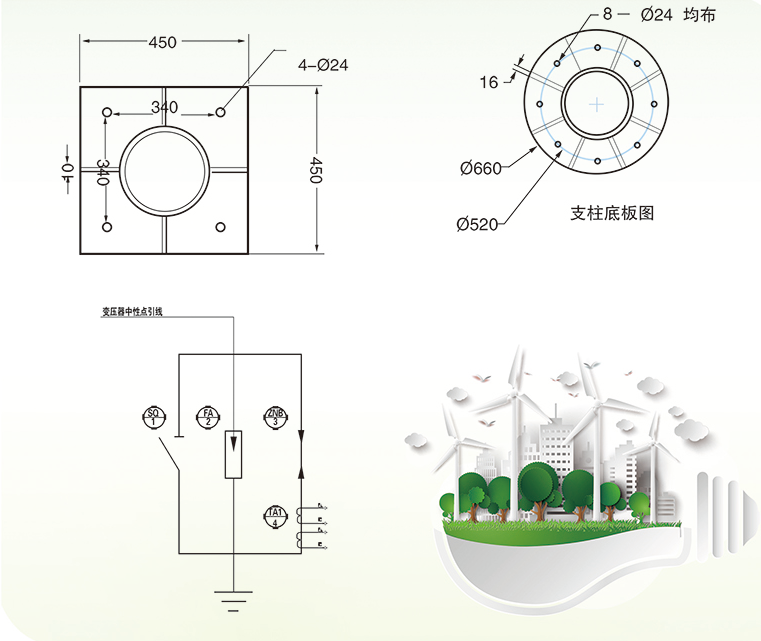

110kv的中性點姐弟保護裝置安裝尺寸
運輸及儲存
1. ZHK-ZNB型變壓器中性點間隙保護成套裝置裝箱運輸。
2.運輸中應防雨、輕放、向上直立、防碰。
3,存放時應保持直立狀態，存放地點環境溫度在-40℃~ +55℃范圍內，不允許有易燃易爆性氣
體及化學物質。 |
