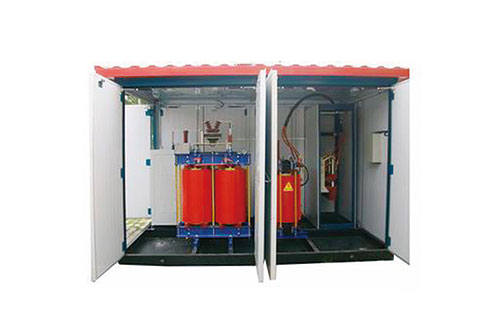

產品概述
調匝式消弧線圈是采用有載調壓開關調節電抗器的抽頭以改變電感值。電網正常運行時，通過實時測量流過消弧線圈電流的幅值，計算出電網當前方式下的對地電容電流，根據預先設定的最小殘流值，由控制器調節有載調壓分接頭到所需要的補償檔位。當發生接地故障后，補償接地時的電容電流，使故障點的殘流可以限定在設定的范圍之內。

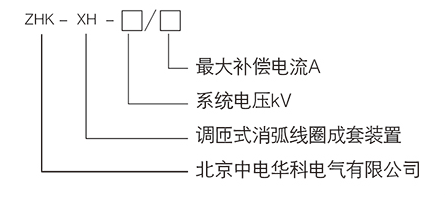

型號定義
產品特點
1、結構簡單，操作方便，噪音低;
2、對電網運行方式的變化進行自動跟蹤;
3、接地補償時間做到零秒響應;
4、裝置采用內嵌式工控機作為核心，功能強大，可靠性高;
5、大屏幕液晶漢字顯示技術，直觀、清晰、易于理解。
性能指標
環境條件：溫度-20℃ ~ +45℃；
海拔 3000m;
相對濕度 90% RH;
大氣壓力80Kpa- 110Kpa;
無腐蝕性氣體及導電塵埃；
2、適用電壓等級： 6Kv、 10Kv、35Kv、66KV;
3、故障響應時間零秒響應；
4、電容電流測量誤差 2% ;
5、調節級數 24級；
6、單相接地故障時殘流 5A;
7、單相接地故障時補償電網脫諧度 10% (與接地殘流設定值有關)。
訂貨須知
訂貨時需提供以下信息:
1、系統電壓;
2、最大補償電流指系統電容電流最大值;
3、接地變壓器(若有)、消弧線圈的絕緣形式(干式或油浸式)
4、接地變是否需要二次繞組及其容量;
5、安裝方式:
a、集中式:接地變壓器、消弧線圈集中在一個箱體內， 中心屏在主控室內;
b、分散式:接地變壓器、消弧線圈在戶外安裝，中心屏在主控室內;
6、是否選用小電流接地選線功能，選用時需告知變電所出線路數，零序互感器內徑尺寸;
7、柜體的IP防護等級;
8、訂貨時請告知箱體及中心屏尺寸及顏色。
|
