產品概述
電力系統由發電、變電、輸電、配電、用電幾個環節組成，其中變壓器是一個十分重要的元件，它的安全運行對電力系統起著十分重要的作用。變壓器在運行過程中，繞組中的銅耗和鐵芯中的鐵耗都轉變?yōu)闊崮�，使變壓器各個部分的溫度升高，變壓器的使用壽命主要由絕緣老化程度決定，絕緣老化主要是由溫度變化造成的。研究結果表明:在超越設計溫度情況下，溫度每升高6C，變壓器的使用壽命就要減少-半，這便是變壓器絕緣老化的六度規則。由此可見溫度是影響變壓器使用壽命的一個重要指標。
在110kv、220kv、 330kv、550kv的油浸變壓器中，主要采用自然油循環風冷、強迫油循環風冷和強迫油循環水冷三種冷卻方式，其中絕大部分采用自然油循環風冷和強迫油循環風冷冷卻方式。變壓器風冷智能控制柜就是針對這三種冷卻方式而設計的智能型控制柜。它可以實現遠方自動和就地手動控制方式，并可以把各種信息上傳顯示和下行控制設定，對變壓器整個冷卻系統實現最優控制，達到節能和延長散熱器使用壽命的目的。
使用環境
1,安裝地點：戶外、戶內
2,周圍環境溫度
最高： +70℃
最低： -40℃
最大日溫差： 25K
日照強度： 0.1w/cm2
3,海拔高度： 3000米以下
4,最大風速： 35m/s
5,地震烈度： 8度
水平加速度： 0.3g
垂直加速度： 0.15g
6,污穢等級：III
級(2.8kv/cm )
7,覆冰厚度： 10mm

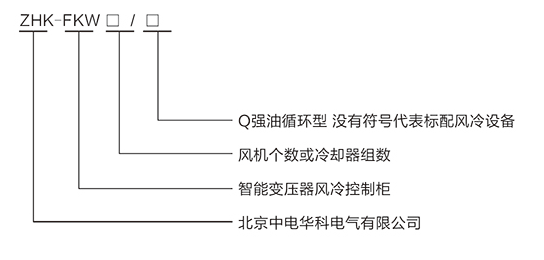

型號含義
功能特點
◆根據不同的使用要求和配置，產品分為普通式、模塊式、PLC式，可供用戶方便選用。
◆PLC式控制柜使用PLC控制并帶有計算機通訊接口，易與上位機連接，可以組網實現遙控、遙測、遙信;具備本地/
遠程( PC機)操作、故障診斷、信息反饋、實時監控，適用于各種條件及無人值守電站。
◆控制柜可控制4 ~ 30組散熱器冷卻風扇，2 ~ 12組冷卻器冷卻油泵和風扇。
◆控制柜的防護等級為IP54~ IP65。
◆控制柜采用兩路獨立電源供電，兩路電源可任選-路工作或備用。當-路電源出現故障時，另路電源能自動投入。
◆當變壓器投入或退出電網運行時，可隨變壓器使風機自動投入或退出運行。
◆風機可根據需要進行手動或自動控制。
◆控制柜配有風機的過載及短路保護裝置。
◆工作電源:三相四線交流雙路電源輸入AC380V土15%;
◆直流輸入DC1 10V + 20%或DC220V士20%;
◆耐壓強度:≥AC2500V/1min;
◆絕緣性能:≥100MQ ;
◆通信接口:標準RS485隔離串口; Modbus通信協議;
◆進口(合資)斷路器:柜內開關元件質量穩定可靠:
◆西門子PLC抗電磁干擾性能:符合GB/T 14598標準規定;
◆溫濕度傳感器:高集成:測溫精度: +0.3%; 測濕精度: +2%;溫度量程: -40C-+120C; 濕度量程: 0~ 100%RH

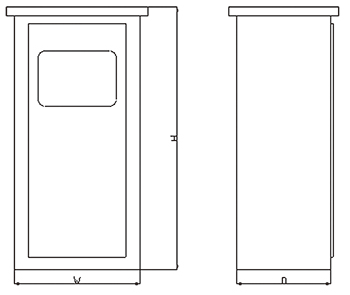

外形與地基安裝圖
控制柜采用25或2.0mm不銹鋼板彎制焊接而成，柜內雙層封閉門，能夠防塵、防雨，
尺寸為： W×D×H（寬×深×高)。
根據變壓器冷卻器組數不同，柜體尺寸會有一定調整。
柜體示意圖
訂貨須知
1、控制柜請注明落地安裝或者變壓器本體壁掛式安裝。
2、請?zhí)峁┳儔浩骼鋮s形式
3、請?zhí)峁├鋮s器組數
4、請?zhí)峁├鋮s風機個數及功率
5、強油循環型需提供油泵個數及功率
6、如需與遠方通訊請?zhí)峁┩ㄓ嵰?guī)約
7、如需遠方控制請?zhí)峁┛刂平狱c(diǎn)及端子排圖
8、如需精確控制請?zhí)峁囟群拓?fù)載的模擬量
9、特殊工況控制可按照用戶特殊要求進行加工制作 |
