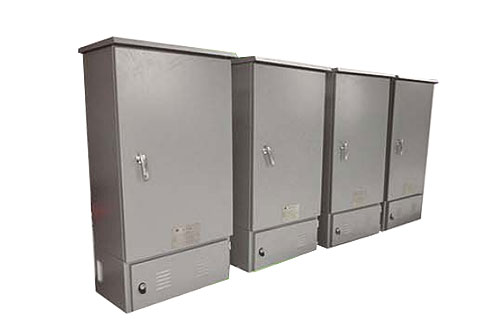

產品概述
主要用于發電廠及變電所斷路器、電壓互感器、變壓器、計量二次線路終端連接，以及變電所檢修電源、工業企業中動力配電箱、動力控制箱、照明箱和端子箱等。箱體采用鋼板或不銹鋼材料制作，強度好、硬度高、表面美觀、密封性好、抗腐蝕性強、壽命長、無須維護，是普通端子箱、配電箱、動力箱最理想的換代產品。防護等級P00- IP65。

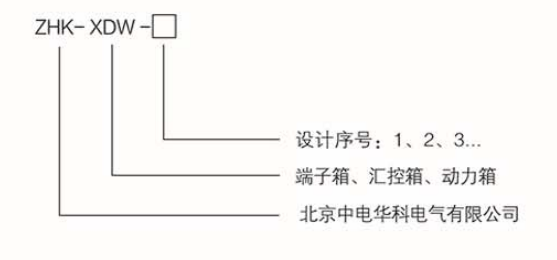

型號定義
外形及安裝尺寸
1、門和箱體采用全封閉結構，前后開門。配以R型密封橡膠條和防水槽，箱頂有防雨帽，具有防雨、風、沙、塵、腐的五防功能。
2、箱體.上、下兩側裝有專用通氣涵道，可形成對流風，起到降溫作用，保證箱體內部元件干燥。
3、采用不銹鋼門軸，箱門內部裝有限位和防反彈機構(選裝)。
4、引線敲落孔為可拆卸結構，方便了電纜的引入。
5、箱內照明采用冰箱式結構，門開燈亮，方便檢修(選裝)。
6、冷鋼板制作的箱體表面處理采用靜電噴涂處理，噴涂室外粉末，使外觀更美觀，壽命延長。
7、在潮濕環境或結霜、凝露季節使用的端子箱，可選配裝凝露控制器( 選裝)，杜絕因結霜凝露造成的絕緣下降和短路故障，使用更安全可靠。
使用條件
1、環境溫度: -409C~ +709C，日平均溫度不超過+35*C;
2、相對濕度:≤95%RH ( 25°C時) ;
3、海拔高度:≤2000m;
4、地震烈度: 8度;
5、安裝方式:柜體宜安裝在一定高度的基礎之上，以利通風。
訂貨須知
1、箱體的材質;
2、箱體的顏色;
3、箱體內配置端子及元器件型號要求;
4、箱體的IP防護等級;
5、箱體的外形尺寸;
6、其它要求。 |
