產品概述
ZHK- ZGB系列組合式過電壓保護器是一種高性能過電壓吸收裝置，適用于35KV及以下電力系統中，是限制雷電過電壓和操作過電壓的一種先進的保護電器。主要用于保護發電機、變壓器、開關、母線、電動機、并聯補償電容器組等電氣設備的絕緣免受過電壓的損害。對于相間和相地過電壓都能起到有效的保護作用。
我公司產品的技術標準，主要參考GB11032- -2000《交流無間隙金屬氧化物避雷器》、DL/T620- 1997《交流電氣裝置的過電壓保護和絕緣配合》、JB/T10496-2005《交流三相組合式無間隙金屬氧化物避雷器》、JB/T10609- 2006 《交流三相組合式有串聯間隙金屬氧化物避雷器》制訂。
型號說明

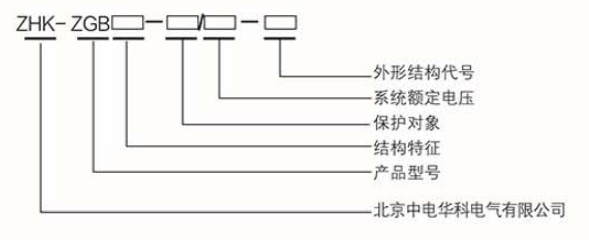

組合式保護器型號說明:
系統額定電壓:安裝過電壓保護器系統的額定電壓
結構特征:
1.無間隙組合式過電壓保護器
2、串聯間隙組合式過電壓保護器
保護對象:
A、電站型:適合各種變壓器、開關、母線的過電壓保護
B、電機型:適合各類電機的過電壓保護
C、電容器型:適合各種電容器組的過電壓保護
O、電機中性點型:適合電機中性點的過電壓保護
外形結構:
F、全封閉結構
T.積木式組合結構
如: ZHK-ZGB1-A10-F為電站型、無間隙組合式過電壓保護器，系統額定電壓10kV 外形為全封閉結構。
技術參數：

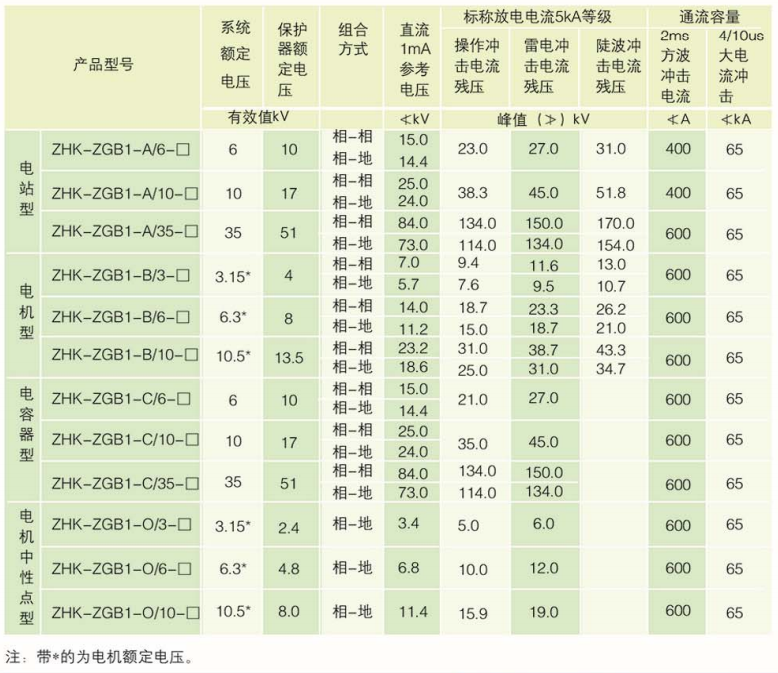

表一：ZHK-ZGB1系列過電壓保護器主要技術參數
安裝注意事項

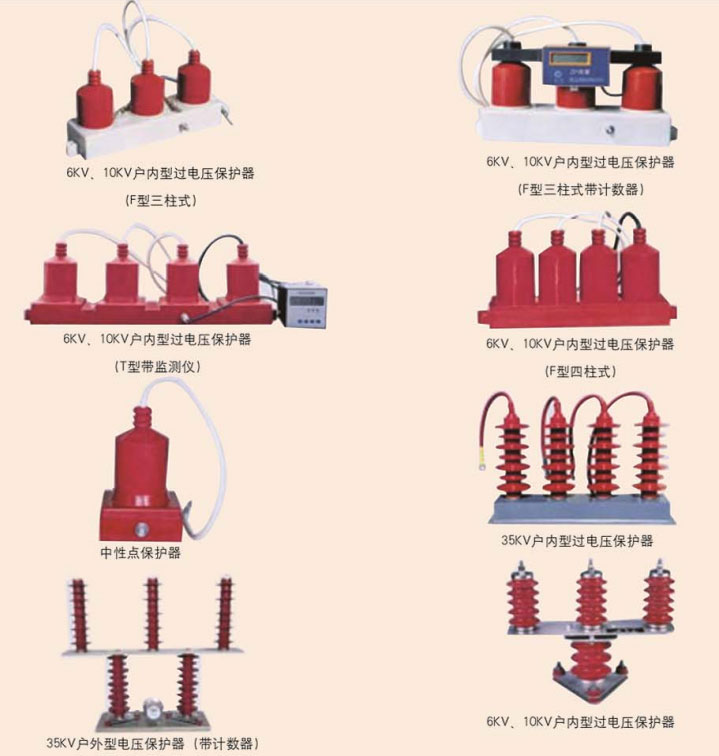

保護器外形結構見附圖2、3、 4、6、7、8。安裝前首先核對保護器型號、電壓等級是否正確，無誤后方可安裝。安裝時，先將保護器用螺栓固定在安裝底座上，然后將接地相(D相)可靠接地，對應的A、B、C相高壓引線分別固定在相應的高壓接線端子上。兩相硅橡膠電纜間的最小距離應大于50mm。
使用與維護
使用環境:
a.環境溫度: - 40C~+60C。
b.海拔高度:小于2000m。( 高于2000米請選用高原型產品)。
c.額定頻率: 48Hz ~ 62Hz。
d.周圍不得有腐蝕性煙氣、蒸汽、灰塵、鹽霧等污染。
|
