產品概述
封閉母線微正壓裝置主要應用于發電機封閉母線的保護。該裝置是將壓縮空氣過濾、除水、干燥后充入到封閉母線筒中，使母線筒內的空氣壓力始終保持在微正壓狀態，防止外界含有水分、灰塵的空氣進入封閉母線筒內，避免母線絕緣下降、閃烙、漏氫等不正�，F(xiàn)象,是保證發電機正常開機運行的必不可少的保護裝置之一。
隨著國內電力工業的不斷發展，共箱封閉母線已逐步被離相封閉母線所取代;百萬兆瓦機組也已逐步取代了幾十萬兆瓦機組。而先前的封母微正壓裝置由于配置低劣、功能簡陋、工藝老舊、供氣量小已不能滿足封閉母線的要求，進而對機組的運行留下了重大安全隱患。
新型封母微正壓裝置與早期微正壓裝置相比增加了深度除濕單元、預除水自動排水單元、前級過濾單元、后置過濾單元、氣源穩定系統、防粉化保護系統、多點壓力保護系統、超壓超濕超溫保護、數碼壓力顯示與控制，輸出干燥氣體露點更高，空氣處理量更大。與早期裝置相比大大提高運行安全與穩定。

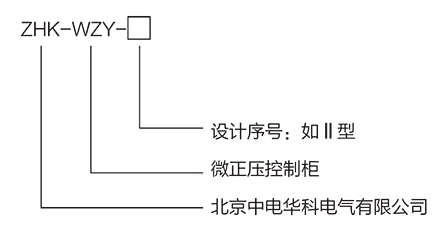

型號定義
微正壓裝置干燥方式
高效分子篩干燥（ZHK-WZY-II型）或冷凍凈化干燥（ZHK-WZY-I型）
微正壓裝置氣源接入方式
電廠氣源或無油空壓機氣源，也可兩種氣源同時供氣。
使用條件
1溫度19C - 40°C
2.相對濕度< 85% (<259C時)
3.海拔< 2000m
4.安裝位置:室內
產品參數
1.電源電壓:三相四線380V/220V/50HZ (其他電源標準可定制)
2.控制柜功率: <200W
3.空壓機功率: 5.5KW (按0.6立方米標準配置空壓機為標準)
4.供氣量: 36~ 72 m3/h
5.氣源輸入壓力范圍: 0.4-0.6Mpa
6.封母外殼內壓力范圍: 300 ~ 2500pa ( 用戶可根據實際情況進行調節)
7輸出氣體露點: -70°C ~- 159C (進氣溫度< 50°C )
技術要求
1.多點壓力檢測及保護
2封母內壓力顯示采用數字式壓力儀表，壓力傳感器采用摩托羅拉傳感器，安全可靠，控制精度高。(控制精度最小
達士1%士1FS )
3.主管路采用多級高效過濾器與粉塵過濾器，且每一級過濾 器具有自動排水功能，過濾精度高。
◆深度除濕干燥系統
◆預除水自動排水環節
◆前級過濾系統
◆防粉化保護系統
◆氣源穩定系統
4.具有旁路應急氣源系統和自產氣源系統。且配置廠內氣源與自配氣源接口,并具有兩種氣源同時供氣的功能。
5.具有輸出氣體溫濕度實時檢測功能
濕度范圍: 0~ 100%RH可設定，溫度范圍: 0°C ~ 100°C可設定。
6.具有封母內溫濕度實時檢測及定時檢測功能
濕度范圍: 0-100%RH可設定溫度范圍: 0°C~ 100C可設定
7.具有本地精準顯示壓力、溫度、濕度告警等信號， 且配置遠端運行告警信號及封母內壓力變化信號輸出端子，方
便用戶監測。 |
