產品概述
ZHK-WZLP型微機直流電源裝置是我公司根據電力工程直流系統
的技術要求，結合多年研制生產電力自動化設備的實踐經驗，開發生UDDO 產的新型直流電源裝置。采用電力電子行業最新的高頻開關技術和N+ 1模塊組合結構，各模塊之間自動均流均衡供電，整屏配置靈活。可用于電力系統中火電廠、水電廠、各類變電所及其它使用直流設備的用戶(礦山、冶金、石化、鐵路等).為繼電保護、控制、開關操作、直流動力、事故照明等提供可靠的直流電源系統。
目前我國各地的火電廠、水電廠及500kV. 220kV. 110kV.
35kV等各類變電所使用的直流電源設備(包括供給斷路器合閘用、后備電池充電及二次回路的儀器儀表、繼電保護、控制、事故照明等用
電)大部分采用的相控電源和磁飽和電源，由于受工藝水平和器件特性的限制，上述電源長期以來處于低技術指標、基層維護保養難的狀況。由于受變壓器或可控硅自身參數的限制，上述電源存在很多不足之處，諸如:初充電浮充電電流不穩、系統紋波電壓過大、控制特性不佳、不便于同計算機系統配接實現監控等。同時目前充電設備與蓄電池并聯運行，當電源紋波系數較大、浮充電壓波動或偏低時會出現蓄電池脈動充電放電現象，對昂貴的蓄電池組不利，造成蓄電池組或單體電池的過早損壞。除了很多技術指標方面的缺陷外，上述電源還存在體積龐大效率不高1+ 1冗余投資大等其他不足之處，應該說已遠遠不能滿足飛速發展的電力工程的需要。而以體積小、重量輕、效率高、輸出紋波極低、動態響應快、控制精度高、模塊可疊加輸出、N+ 1冗余等為特點的高頻開關電源逐步取代相控電源或磁飽和式電源已是大勢所趨，特別是近十年來電力電子技術的迅猛發展以及功串器件制造工藝技術的提高，更使高頻開關電源可靠性及適用面已大大優于相控電源和磁飽和式電源。所以90年代以后美國和德國等發達國家新建電廠和變電站已全部采用高頻開關電源，并完成了對舊有電源的設備改造。
ZHK- WZLP型微機直流電源裝置的充電部分由充電模塊組成。有5AV220V( 110V)、10A/220V( 110V)、20V220V ( 110V)等系列，可以方便地組成各種大功率電源系統，融入微機智能化控制、數據采集及遠程通訊等技術，使整個直流系統處于高度自動化管理之下，全自動完成著電池充電曲線，保證了蓄電池的長期浮充容量和使用壽命。

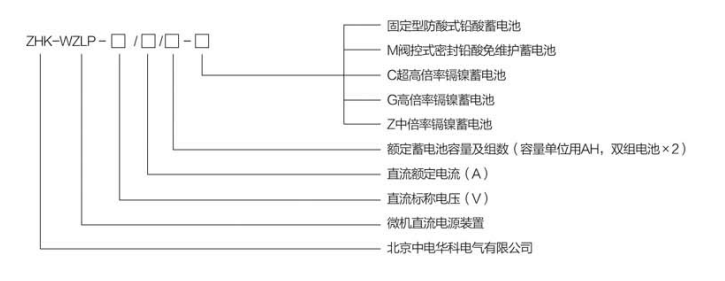

型號定義
產品特點
、充電模塊采用國際上先進的無源功率因數校正技術和軟開關脈寬調制技術，優選國內外專用高質量名牌產品，電壓失真度小、效率高、穩壓穩流精度高、紋波系數小、穩定性好。完全符合電力部有關技術標準。
2、所有元器件均采用國際或國內優質名牌產品，確保質量可靠，性能優異。
3、系統采用模塊化結構，N+ 1熱備份方式，自主均流，多個整流模塊并行工作，使系統具有極高的可靠性。整流模塊本身帶有自動均流措施，井可帶電熱插拔，安裝維護簡單，擴容減容方便。
4、系統具有先進的蓄電池自動化管理技術，實現電池充電及維護自動管理，延長電池使用壽命，減少了維護量。
5、整流模塊具備完善的自保護功能:輸出過壓保護、輸出限流保護、短路保護、過溫保護、過流保護、故障報警等。
6、三相交流電壓測量、顯示，及三相缺相、過壓、欠壓告警。
7、多重雷擊防護措施，確保系統和人身安全。
8.監控單元大屏幕漢字顯示，菜單式界面，容錯按鍵操作，使用方便，操作簡單可靠。
9.三相無中線整流，無中線電流損耗。
10、極寬的交流電網工作電壓范圍(323V-437V).能適用于電力供應不穩定的地區。
11.提供十種標準接線方案，100多種規格，適用于各種變電所和大中小型發電廠。
12.屏體采用前后開門，安裝方便，檢修維護安全，屏體表面采用噴塑工藝，美觀大方。屏體工藝結構究全行合國家相關標準要求。
13.提供“四遙”接口。
產品參數
1、三相輸入額定電壓: 380V, 50Hz;
2、輸入電壓變化范圍: 323V ~ 437V;
3、頻率變化范圍: 50Hz + 5%;
4、輸出電壓: DC48V、110V、220V;
5、單模塊輸出電流: DC5A、10A、 20A;
6、輸出電壓調節范圍: 82%一145%;
7、輸出限流范圍: 10%~ 105%;
8、穩壓精度:≤+0.2%;
9、穩流精度:≤0.2%;
10、紋波系數:≤土0.2%;
11、轉換效率:≥91%;
12、功率因數:≥0.94;
13、并機均流度:≤土3%;
14、動態響應:≤200us;
15、可聞噪聲:≤55db;
16、屏體尺寸: 2260mm x 800mmx 600mm(高x寬x深)。
使用條件
1、海拔高度:小于2000米;
2、溫度: - 10C~ +50C
3、濕度:月平均小于95%;
4、本系統適用于室內安裝使用，且通風良好，運行地點無導電或爆炸塵埃，無腐蝕金屬和破壞絕緣等級的氣體和蒸汽;
5、安裝地點無劇烈的震動和沖擊，垂直傾斜度偏離基準位置任一方向不超過5°。
訂貨須知
1、請注明型號、規格、數量、交貨期，以及蓄電池型號及安裝尺寸。
2、請注明直流饋電回路數量及每路額定電流值。
3、柜體外形尺寸、顏色。
4、其他要求請另行書明。
|
