產品概述
在電力、通信、金融、交通等行業中，蓄電池作為備用電源在直流系統中起著極其重要的作用。為保證系統的正常運行，蓄電池的使用壽命和安全可靠性是用戶關注的焦點。
ZHK-WXJ系列蓄電池巡檢儀是為滿足UPS、EPS、 直流電源、通信電源等系統而設計的一款在線式蓄電池巡檢儀。可完成對電池組電壓、電池電流、單體電池電壓、電池內阻、電池環境溫度及電池放電計量等監測和告警功能。適用于對2V、6V、12V蓄電池進行在線監測。
ZHK_WXJ蓄電池巡檢儀自帶24節電池巡檢功能，每個測量端口均采用光藕進行隔離。
另外，可通過擴展ZHK-DY電池巡檢單元實現120節電池巡檢功能。內置標準RS485通訊接口，實現上位機通訊功能。

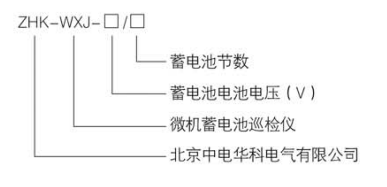

型號定義
產品功能
1、單體電池監測具有過壓、欠壓和差壓報警功能，準確查找故障電池;
2、檢測單體電池電壓、電池組端電壓和電流、電池環境溫度和測量單體電池內阻;
3.電計量:記錄放電電壓、電流、放電容量和放電時間;
4、完善的故障報警功能;
5、開放式通訊協議設計，RS485串行通訊接口，支持1200BPS、2400BPS. 48008PS. 96008PS波特率，邐測、遙信功能，可方便的與電力自動化系統對接，實現電池系統自動巡檢;
6、系統對故障信息提供繼電器常開觸點輸出;
7、可按現 場實際情況設定巡檢電池節數并接線，如18節時只需完成BATOO至BAT18接線，當超過24節電池需通過485通訊接口擴展電池巡檢單元。
產品特點
1、可通過擴展電池巡檢單元，實現120節單體電池電壓采集功能:
2、最多可監測4組獨立的蓄電池組:
3、配置靈活，操作簡單;
4、每個電池電壓測量端口均采用光藕進行隔離確保系統安全穩定運行
5、通過液晶顯示屏，實現人機界面可視化操作;
6、完善的告警處理及記錄功能，可快速查詢當前故障內容;
7、完善的遠程通信功能，通過RS485接口實現“遙測”，“逼信”等功能。
產品參數
1、工作電壓: DC80-320V/AC220V
2、單體電壓測量精度:≤土0.3%
3、單體電壓測量范圍: 0.5V~16V
4、電池組電壓測量精度:≤土0.5%
5、電池電流測量精度:≤土0.5%
6、電池溫度測量精度:≤土1°C
7、連接端口:遠程通訊接口RS485 1路 智能設備接口RS485 1路
單體電池采集路數 24路 電池溫度采集 2路
電池電電流采集 2路 干節點輸出 1路
8、整機重量:≤1Kg
使用條件
1、環境溫度: -15C~ 55C;
2、相對濕度:≤90%RH;
3、大氣壓力: 80~ 100Kpa;
4、海拔高度:≤2000m;
5、運行地點無導電塵埃，沒有腐蝕金屬和破壞絕緣的氣體或蒸汽。
6、在室內場合下使用。
7、特殊環境，可按要求定制。
型號說明
ZHK-DY02適用于檢測2V蓄電池;
ZHK -DY06適用于檢測6V蓄電池;
ZHK-DY12適用于檢測12V蓄 電池。
產品功能
1、每個電池巡檢單元最多可檢測24節單體電池電壓;
2、通過RS485總線將檢測到的單體電池信息傳送到蓄電池巡檢儀主機。
技術參數
1、電源電壓: DC80~320V/AC220V
2、輸入功率:≤10W
3、電池單體電壓監測: 24節
4、單體電壓測量范圍: 0.5V~ 16V
5、單體電壓測量精度:≤土0.3%
6、通訊端口: RS485
7、重量:≤1Kg
訂貨須知
電池組電壓等級、電池組電流等級、單體電池電壓。特殊的結構和測量等級請注明。 |
